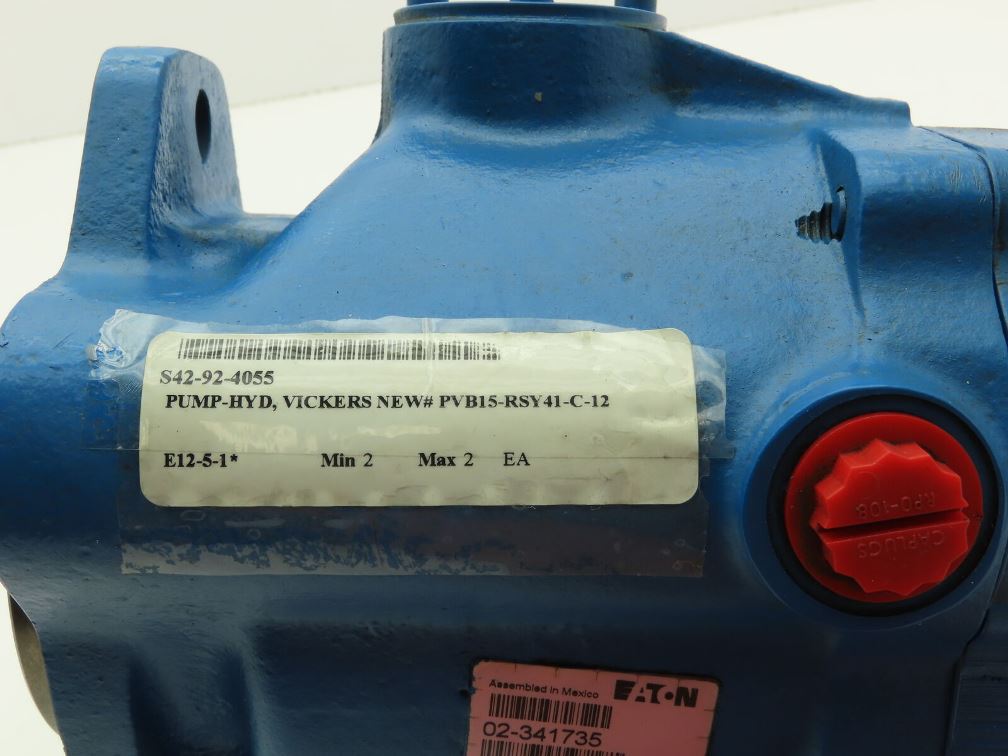

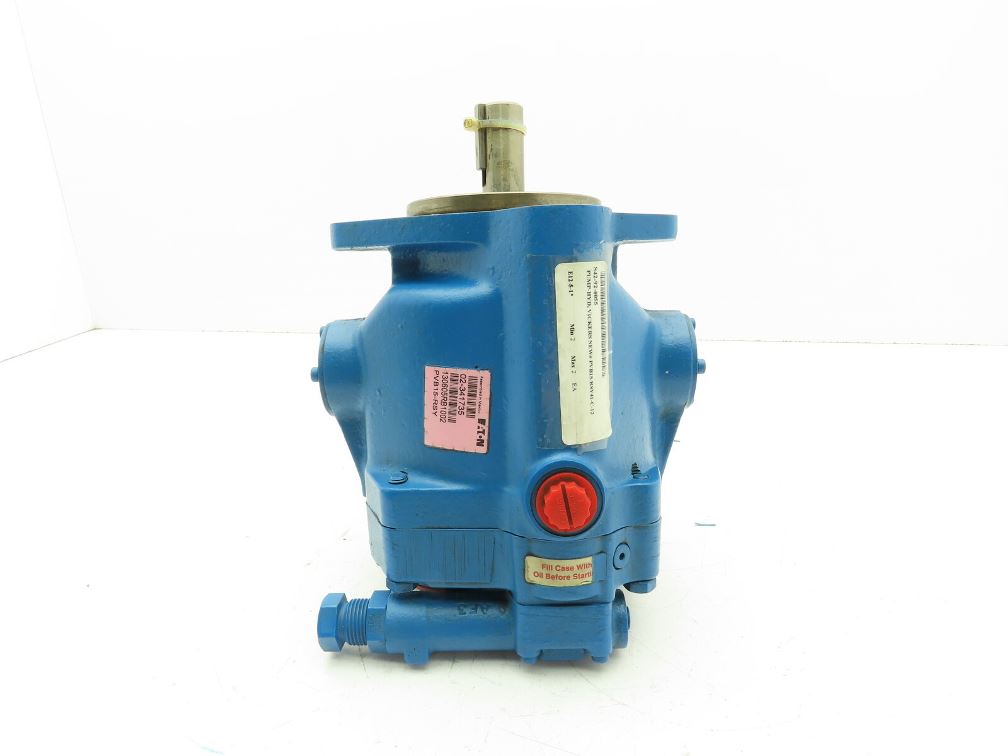

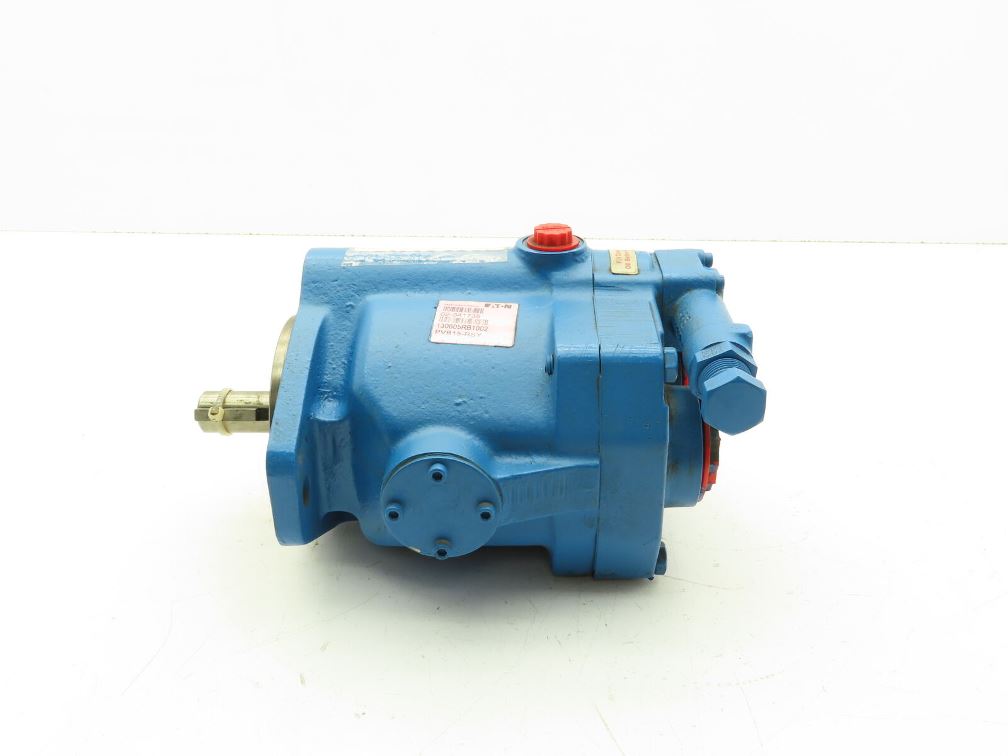

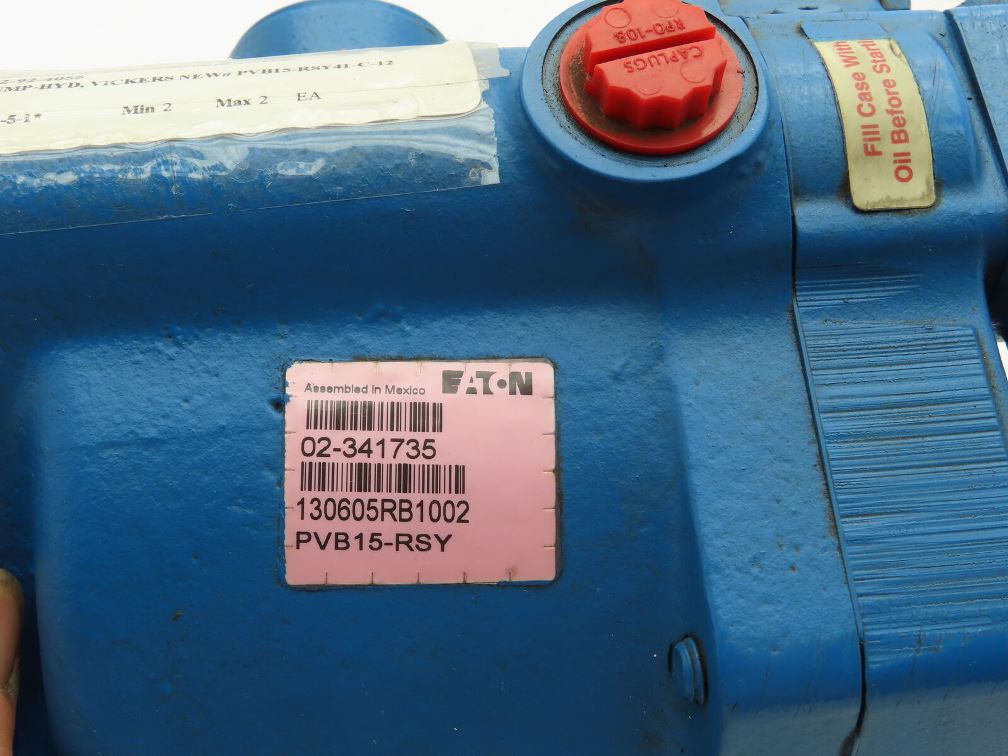

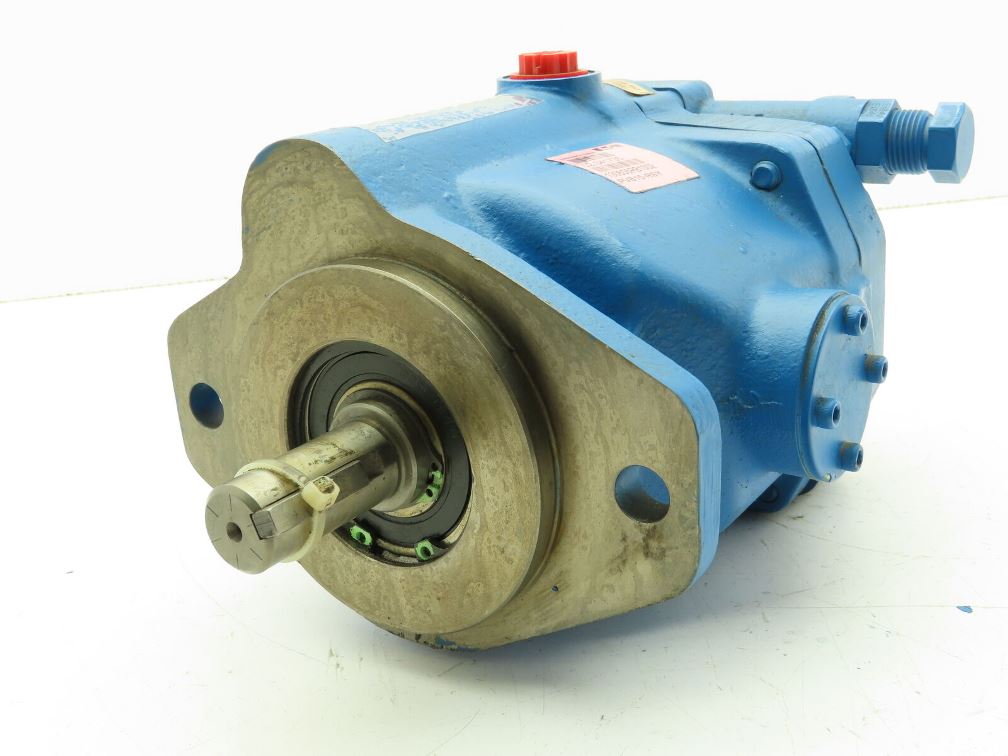

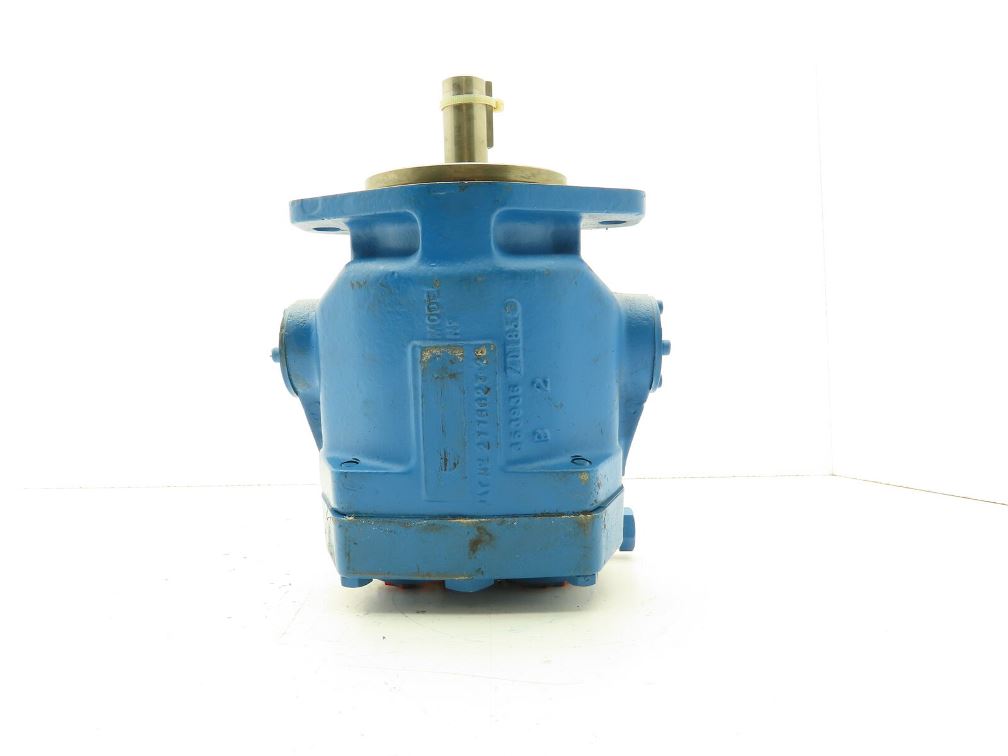

Гидравлический насос Vickers PVB15-RSY

Конечно, вот подробное описание, технические характеристики и информация по совместимости для гидравлического насоса Vickers PVB15-RSY.

Общее Описание

Насос Vickers PVB15-RSY относится к знаменитой серии PVB (Pressure Compensated Variable Displacement Vane Pumps) — это регулируемые лопастные насосы с компенсацией давления. Серия PVB считается одной из самых надежных и широко применяемых в промышленной гидравлике.

Основной принцип работы: Насос автоматически изменяет свою рабочую производительность (объем) в зависимости от давления в системе. Он поддерживает заданное давление, подавая ровно столько жидкости, сколько требуется для выполнения работы. При достижении установленного давления насос сбрасывается в режим минимальной производительности, что значительно снижает энергопотребление, нагрев и износ системы.

Типичные области применения:

• Станки с ЧПУ (токарные, фрезерные, обрабатывающие центры)
• Прессы
• Литейные машины
• Оборудование для пластмасс (термопластавтоматы)
• Подъемно-транспортное оборудование
• Общепромышленные гидравлические системы

Технические характеристики PVB15-RSY

Расшифровка обозначения модели:

• PVB – серия регулируемого лопастного насоса.
• 15 – номинальная геометрическая производительность (см³/об). PVB15 = 15 см³/оборот.
• R – обозначение размера корпуса и вала.
• S – Стандартное уплотнение вала (обычно Nitrile/Buna-N).
• Y – Стандартный регулятор давления (компенсатор).

Ключевые параметры:

| Параметр | Значение / Описание | | :--- | :--- | | Тип насоса | Регулируемый лопастной, с компенсацией давления | | Номинальная производительность | 15 см³/об (0.92 in³/rev) | | Максимальное рабочее давление | 210 бар (21 МПа, ~3000 psi) — непрерывный режим | | Максимальная частота вращения | До 1800 об/мин (зависит от вязкости жидкости) | | Рекомендуемая вязкость рабочей жидкости | 20 - 50 сСт (оптимально 30 сСт) | | Ротация | Правая (стандартно, если не указано иное) | | Присоединительные размеры | SAE "B" двухболтовой фланец на всасывании и напорной линии | | Тип вала | Стандартный цилиндрический вал с пазом (размер зависит от исполнения "R") | | Уплотнение вала | Стандартное (S) — подходит для минеральных масел. | | Регулятор давления (компенсатор) | Стандартный (Y) — диапазон регулировки обычно ~35-210 бар. | | Рабочая жидкость | Минеральные масла, синтетические жидкости на нефтяной основе с соответствующими допусками. | | КПД | Высокий (объемный КПД >90% в рабочем диапазоне) |

Парт-номера (Part Numbers) и Альтернативные Обозначения

Оригинальный номер Vickers: PVB15-RSY

Важные альтернативные и связанные номера:

• K-номер (Eaton / Vickers): KPVB15-RSY — современный номер после интеграции Vickers в Eaton.
• Номер для заказа с валом и фланцем: Часто поставляется как PVB15-RSY-10. Цифра "10" может обозначать конкретную комбинацию вала и фланца (например, 1" вал с пазом 1/4" и SAE B фланец). Уточнение у поставщика обязательно.
• Номер ремкомплекта: Для ремонта обычно используется ремкомплект RK-35104-010 (или аналогичный, в зависимости от конкретной конфигурации изношенных деталей).

Совместимые / Аналогичные модели от других производителей: Многие производители выпускают насосы, являющиеся прямыми или функциональными аналогами PVB15. Они часто имеют одинаковые присоединительные размеры (SAE B, вал), что позволяет проводить замену. Важно: перед установкой аналога необходимо сверять все технические параметры.

• Bosch Rexroth: Серия PVV (например, PVV15-...)
• Denison (Parker): Серия T6C (или более старые серии)
• Racine (Parker): Модели серии V/VQ
• Коммерческие аналоги: Многие производители из Азии (Китай, Корея, Тайвань) выпускают насосы серий PVB/PVQ, которые позиционируются как прямые замены. Качество может варьироваться.
  • Примеры: Yuken, Aichi, Atos, Nachi, Kayaba (KYB) имеют схожие по характеристикам лопастные насосы.

Совместимые модели внутри серии PVB (Vickers/Eaton)

Насос PVB15-RSY является частью модульной серии. Его можно сравнивать и заменять на другие модели в серии PVB с учетом характеристик:

1. По производительности (размеру):

   • Ближайшие меньшие: PVB10, PVB6
   • Ближайшие большие: PVB20, PVB29, PVB45. Модели большего размера имеют другие присоединительные размеры и размер вала.

2. По типу уплотнения (вторая буква в суффиксе):

   • PVB15-RSY -> Стандартное (S).
   • PVB15-RFY -> С уплотнением для фосфатных эфиров (HFDR).
   • PVB15-RVY -> С двойным торцевым уплотнением вала (для тяжелых условий).

3. По типу регулятора (третья буква в суффиксе):

   • PVB15-RSY -> Стандартный компенсатор (Y).
   • PVB15-RSH -> С разгрузочным (гидравлическим) регулятором.
   • PVB15-RSX, PVB15-RSC -> С другими типами регуляторов (например, с дистанционным управлением).

4. По исполнению вала и фланца (буква "R"):

   • Исполнение "R" является стандартным для размера 15. Существуют и другие исполнения (например, "J", "K"), но они определяют размер вала и тип фланца, и их механическая совместимость с приводом должна проверяться отдельно.

Важные замечания:

• При замене насоса всегда проверяйте полную маркировку на шильдике старого агрегата.
• Уточняйте исполнение вала (диаметр, длина, шпонка/паз) и присоединительные размеры фланцев.
• Для подбора точного аналога или запчастей рекомендуется обращаться к официальным дистрибьюторам Eaton Vickers или проверенным поставщикам гидравлических компонентов.

Этот насос является классикой промышленной гидравлики, и при правильной эксплуатации и обслуживании он обеспечивает долгий и надежный срок службы.
